基于X射線成像方法的皮帶無損檢測方案
由于沒有采用可靠的檢測手段，我國煤礦幾乎每天都在發生提升鋼絲繩的斷繩、斷帶事故。1995年晉城煤礦斜井鋼絲繩斷，人車沖底；1999年江蘇徐州煤礦立井鋼絲繩斷，罐籠沉底，2003年甘肅華亭硯北煤礦，2005年長治經坊煤礦，2006年晉城寺河礦等都發生斷帶或多次斷帶。據《中國煤礦事故暨專家點評集》統計，煤礦提升鋼絲繩的事故造成的影響，僅次于瓦斯與頂板事故，位居第三。
X射線線型掃描成像井下皮帶檢測是近期新興的一種檢測手段，與傳統的電磁式的檢測方式相比，它具有成像質量好、能夠準確定位、圖像直觀化等無法比擬的優勢。
一套典型的X射線線型掃描成像井下皮帶檢測系統由X射線源、X射線線陣探測系統、安裝連接架以及圖像處理軟件組成。

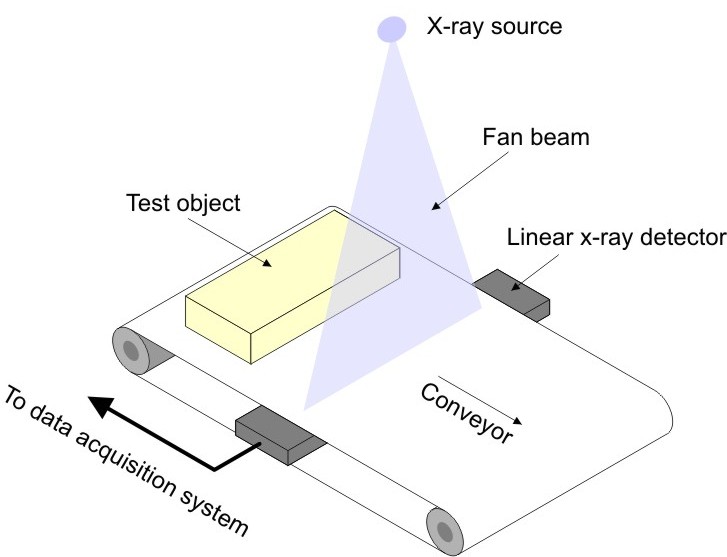

X射線掃描成像原理圖
X射線掃描成像原理圖
我司代理的英國Sens-Tech XDAS系列X射線線陣探測系統采用國際先進技術，主要特點如下：

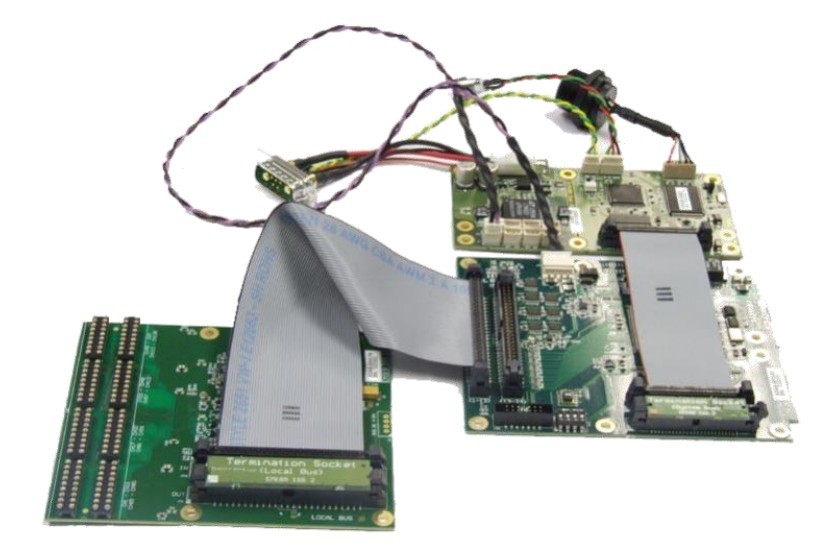

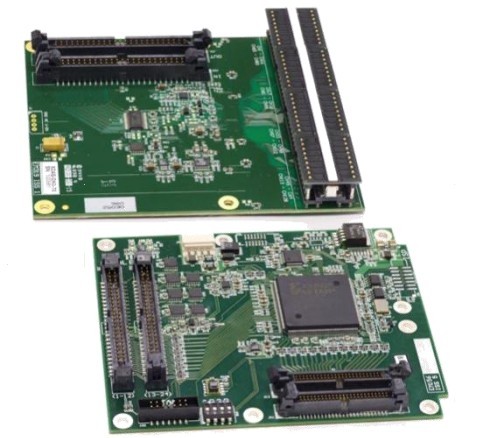

1、 XDAX V3系統由模擬板（DH）、數字板（SP）、接口板三部分組成，采用模塊化設計。
2、 DH板長度為10cm，用于信號采集，可任意拼接以適應不同長度皮帶的探測需求，完全滿足礦用皮帶0.8m-2.4m的長度需求。
3、 ADC采用真16bit，相較14bit設備有更深的灰度等級，圖像分辨能力更強。
2、 DH板長度為10cm，用于信號采集，可任意拼接以適應不同長度皮帶的探測需求，完全滿足礦用皮帶0.8m-2.4m的長度需求。
3、 ADC采用真16bit，相較14bit設備有更深的灰度等級，圖像分辨能力更強。
4、 使用3MHz AD，檢測速度快。以1.2m系統為例，探測器采用1.6mm間距，12塊DH板，2塊SP板，一塊接口板，檢測速度可達7.8m/s。檢測速度與SP板的使用數量有關，SP板數量越多，檢測速度越快。
5、 探測器使用背感光設計，相比傳統前照式探測器，背感光設計動態范圍更大，一致性更好。
6、 高度集成的模塊化設計，抗干擾能力更強，信噪比更高，圖像更清晰。
7、 每塊探測器模塊都可通過軟件單獨進行增益調節，有效解決扇束X光造成圖像中間亮兩邊暗的現象。
8、 數據與每一個通道能夠精確對應，方便通過軟件分析準確抓去斷帶位置。
9、 探測系統采用低功耗設計，完全滿足本安認證要求。
10、 USB、千兆以太網接口可選。
11、 千兆以太網設備可自定義IP地址，方便接入煤礦井下環網。

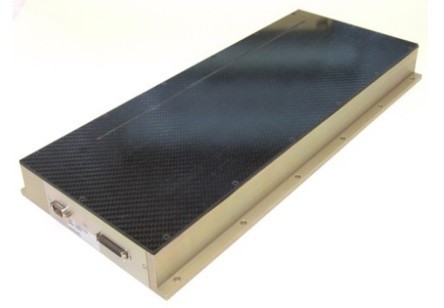

12、 帶機殼LINX探測系統可選。
LINX XDAS-V3

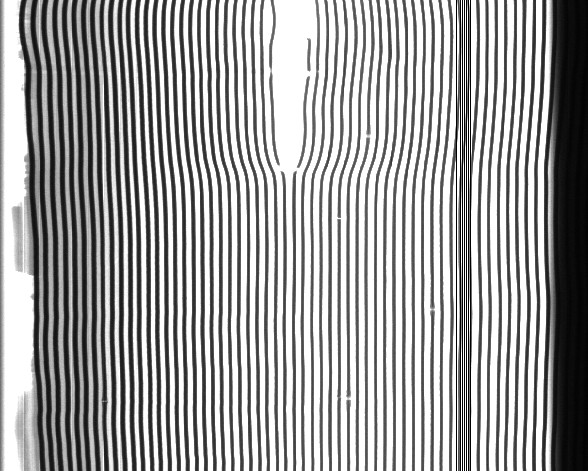

下圖是采用我司的X射線線陣探測系統采集到皮帶圖像：
我公司在皮帶檢測領域擁有豐富的經驗和廣泛的市場占有率，是國內較早涉足皮帶檢測領域的探測系統供應商，如果您有皮帶檢測需求，請與我們聯系，我們的產品和經驗定能讓您做出優質價廉的產品。
LINX XDAS-V3
下圖是采用我司的X射線線陣探測系統采集到皮帶圖像：
我公司在皮帶檢測領域擁有豐富的經驗和廣泛的市場占有率，是國內較早涉足皮帶檢測領域的探測系統供應商，如果您有皮帶檢測需求，請與我們聯系，我們的產品和經驗定能讓您做出優質價廉的產品。
