【手機3C應用專題】手機屏幕色域測試方案
行業背景：

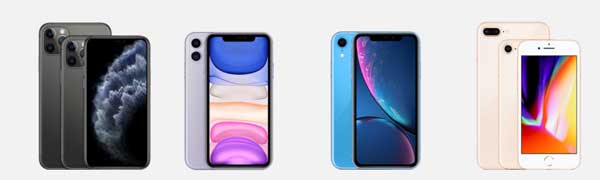

近年來全球手機屏幕行業突飛猛進，市場需求量呈現出井噴式發展局面。隨著智能手機的快速推廣普及，帶動全球手機屏幕市場增長與技術創新加快，產業規模不斷提升。從產品構成來看，當前手機屏幕以觸摸屏為主，主要由蓋板玻璃、觸控模組、顯示模組等零部件組成。
其中手機屏幕的顯示模組主要分為：LCD與OLED兩類，LCD顯示模組是當前智能手機應用廣泛的顯示屏幕；而OLED顯示模組主具有自發光、制造工藝簡單、能耗低、超輕薄以及可彎曲等特點，是當前新興的主流顯示技術之一。
近年來全球手機屏幕行業突飛猛進，市場需求量呈現出井噴式發展局面。隨著智能手機的快速推廣普及，帶動全球手機屏幕市場增長與技術創新加快，產業規模不斷提升。從產品構成來看，當前手機屏幕以觸摸屏為主，主要由蓋板玻璃、觸控模組、顯示模組等零部件組成。
其中手機屏幕的顯示模組主要分為：LCD與OLED兩類，LCD顯示模組是當前智能手機應用廣泛的顯示屏幕；而OLED顯示模組主具有自發光、制造工藝簡單、能耗低、超輕薄以及可彎曲等特點，是當前新興的主流顯示技術之一。
顯示模組LCD與OLED的優劣勢對比：
LCD為液晶顯示屏，本身不發光，需要背光源。LCD顏色柔和，不容易燒屏幕，一般只有背光燒掉，重要的是lcd屏幕看照片更接近眼睛看的感覺，工作原理：像素點只顯示顏色，不發光，需要依靠背光組件在像素點后面投射光源才能顯示顏色；目前市場主流的顯示技術還是為T(mén)FT-LCD技術。
LCD為液晶顯示屏，本身不發光，需要背光源。LCD顏色柔和，不容易燒屏幕，一般只有背光燒掉，重要的是lcd屏幕看照片更接近眼睛看的感覺，工作原理：像素點只顯示顏色，不發光，需要依靠背光組件在像素點后面投射光源才能顯示顏色；目前市場主流的顯示技術還是為T(mén)FT-LCD技術。
OLED為有機發光二極管，屬于自發光器件，不需要背光源；構造為在TFT基板上蒸鍍?cè)谕娤驴梢宰园l(fā)光的RGB三色有機膜層。通過TFT基板控制電流大小，即可控制RGB有機膜層的發光亮暗，從而混合出顯示所需的顏色。OLED作為新一代的顯示技術，在工藝良率、大尺寸、高PPI、使用壽命、制作成本等方面還需要進一步提升，但其在低功耗、高色域、寬視角、可彎曲、更薄更輕、可透明方面有顯著的優勢。
無論是OLED屏幕還是LCD屏幕，都是人類顯示技術發展史上的重要里程碑。OLED屏幕的優點明確，但缺點也十分致命。LCD屏幕看似勢微，但更為護眼，前途相對更為光明。未來數年OLED屏幕與LCD屏幕之間的競爭也許會比我們想象中更為有趣，就讓我們一起期待吧。
解決方案：
先鋒科技可提供手機的測光應用：手機屏幕和閃光燈的檢測和評價。評價手機屏幕參數主要集中在測量如下參數上：對比度、色域、均勻性、Gamma、可視角、Mura檢測、頻閃、像素校準（De-mura）等，此次我們分享的方案專注于解決顯示器生產線色域測量問題。
色域概念

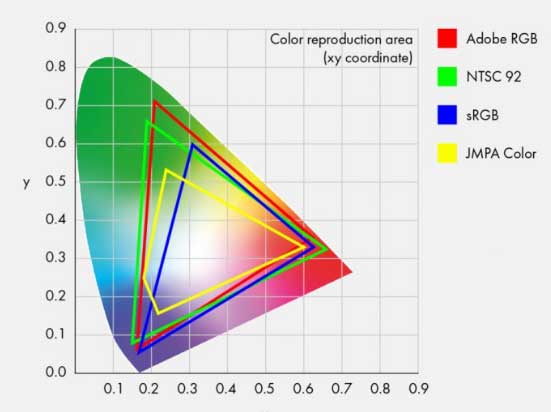

色域（Color Gamut），就是指某顯示設備所能表達的顏色數量所構成的范圍區域。為了能夠直觀地表示色域這一概念，國際照明委員會（CIE）制定了一個用于描述色域的方法：CIE-xy色度圖。 在這個坐標系中，各種顯示設備能表現的色域范圍用RGB三點連線組成的三角形區域來表示。 在此區域內，設備顯示區域的三角形的面積越大，就表示該設備的色域范圍越大。
無論是OLED屏幕還是LCD屏幕，都是人類顯示技術發展史上的重要里程碑。OLED屏幕的優點明確，但缺點也十分致命。LCD屏幕看似勢微，但更為護眼，前途相對更為光明。未來數年OLED屏幕與LCD屏幕之間的競爭也許會比我們想象中更為有趣，就讓我們一起期待吧。
解決方案：
先鋒科技可提供手機的測光應用：手機屏幕和閃光燈的檢測和評價。評價手機屏幕參數主要集中在測量如下參數上：對比度、色域、均勻性、Gamma、可視角、Mura檢測、頻閃、像素校準（De-mura）等，此次我們分享的方案專注于解決顯示器生產線色域測量問題。
色域概念
色域（Color Gamut），就是指某顯示設備所能表達的顏色數量所構成的范圍區域。為了能夠直觀地表示色域這一概念，國際照明委員會（CIE）制定了一個用于描述色域的方法：CIE-xy色度圖。 在這個坐標系中，各種顯示設備能表現的色域范圍用RGB三點連線組成的三角形區域來表示。 在此區域內，設備顯示區域的三角形的面積越大，就表示該設備的色域范圍越大。
當顯示屏幕的色域差異很大時，人眼能直觀地發現不同顯示屏幕在顏色復現上的評價差異。
-當色域面積小時，屏幕顯示的圖片給人帶來失真的感覺。
-當色域面積大時，屏幕顯示的圖片會非常鮮艷飽和，給人一種亮麗的感覺。
測量手機屏幕的色域時，需要用亮度計分別測量R、G、B畫面下對應的x,y值，然后在CIE-xy色度圖上通過這三個色坐標的位置，用公式計算得到圍成的三角形面積即可。行業內通常使用XXXX（某個標準色域）的XX%來表示手機屏幕的色域大小。
在實際使用過程中我們可提供不同規格的單點式亮度計進行測量，如MK550T、MD-100N、PR670\PR788或PR930。
一、專用于產線、高性?xún)r(jià)比版本：

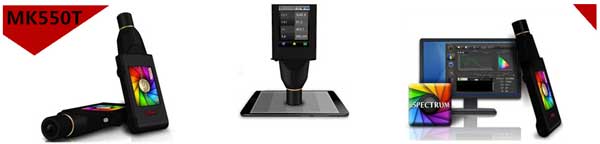

MK550T 顯示器光學測量及檢驗方案
-當色域面積小時，屏幕顯示的圖片給人帶來失真的感覺。
-當色域面積大時，屏幕顯示的圖片會非常鮮艷飽和，給人一種亮麗的感覺。
測量手機屏幕的色域時，需要用亮度計分別測量R、G、B畫面下對應的x,y值，然后在CIE-xy色度圖上通過這三個色坐標的位置，用公式計算得到圍成的三角形面積即可。行業內通常使用XXXX（某個標準色域）的XX%來表示手機屏幕的色域大小。
在實際使用過程中我們可提供不同規格的單點式亮度計進行測量，如MK550T、MD-100N、PR670\PR788或PR930。
一、專用于產線、高性?xún)r(jià)比版本：
MK550T 顯示器光學測量及檢驗方案
特色：
1、可取代市售昂貴儀器或能力不足之Colormeter所提供的量測功能；
2、高亮度至低亮度絕佳準度表現，并保證量測數據的高精準度和再現性；
3、體積輕巧，無需搭載電腦即可單機量測，測量對象多樣：LCD, LED BLU, OLED, MiniLED, microLED等。
4、可測量：色度坐標；Gamma輝度；白平衡調整；對比；頻閃；均勻度；
二、進階版本
PR670光譜光度輻射度計
1、可取代市售昂貴儀器或能力不足之Colormeter所提供的量測功能；
2、高亮度至低亮度絕佳準度表現，并保證量測數據的高精準度和再現性；
3、體積輕巧，無需搭載電腦即可單機量測，測量對象多樣：LCD, LED BLU, OLED, MiniLED, microLED等。
4、可測量：色度坐標；Gamma輝度；白平衡調整；對比；頻閃；均勻度；
二、進階版本
PR670光譜光度輻射度計
產品優勢：
Photo Research公司生產的PR-670屬于光譜掃描色度計。
快速掃描的256個探測器單元，使得它的光譜分辨率可達到每像素1.56nm；
高分辨率全彩觸摸屏，屏上顯示數據、彩色光譜和CIE圖；
可連接15個濾光片式遠程探頭進行同時的照度及亮度檢測；
輕松實現與外界通訊，配備有USB接口和藍牙無線接口（可選）；
Photo Research公司背景：
Photo Research是一家專門致力于光度、色度、輻射度測量?jī)x器研究和生產的公司，擁有著十三個自己獨立的光學校準實驗室，具有NIST（美國國家計量局）溯源標準，并開發了許多行業標準，六次獲得奧斯卡科學技術獎 ,獲得如此多的突出貢獻獎實至名歸。
免責聲明
本文所發布內容、圖片及數據來源于網絡整合，如您認為本文涉及版權等問題，請您來電或來函聯系，我們將協調給予處理。
Photo Research公司生產的PR-670屬于光譜掃描色度計。
快速掃描的256個探測器單元，使得它的光譜分辨率可達到每像素1.56nm；
高分辨率全彩觸摸屏，屏上顯示數據、彩色光譜和CIE圖；
可連接15個濾光片式遠程探頭進行同時的照度及亮度檢測；
輕松實現與外界通訊，配備有USB接口和藍牙無線接口（可選）；
Photo Research公司背景：
Photo Research是一家專門致力于光度、色度、輻射度測量?jī)x器研究和生產的公司，擁有著十三個自己獨立的光學校準實驗室，具有NIST（美國國家計量局）溯源標準，并開發了許多行業標準，六次獲得奧斯卡科學技術獎 ,獲得如此多的突出貢獻獎實至名歸。
免責聲明
本文所發布內容、圖片及數據來源于網絡整合，如您認為本文涉及版權等問題，請您來電或來函聯系，我們將協調給予處理。
