量子效率測定系統QE-2000
簡 述：
量子效率測量系統“QE-2000”是一種測量量子效率（量子產額）的裝置。將試料放置在固定治具上之后, 按照專業軟件的指示操作，可以在短時間內完成試料的測量及解析。
品 牌：
日本 大塚電子
產品型號：
- QE-2000
QE-2000 使用高精度測量儀（注1），利用激發光和熒光的光量子數求得量子效率（量子產額），從而實現絕對的高精度測量。
| 此前方法 | QE2000 | ||
| 粉劑試料 | 用配光法
（測量空間分布）測量
|
使用積分半球測量 | •操作簡單
•短時間內即可測出
•裝置簡單精巧
•不需要暗室
|
| 粉劑試料 | 量子效率（量子產額）
對比測量
已知試料
與對象試料
|
只測量對象試料
使用積分半球測量
|
•短時間內即可測出
•不需要其他準備測試（吸光度測試
等）
•不需要已知試料的量子效率（量子
產量），不依賴于已知試料的精度
|
注1：根據計量法校正企業登錄制度（JCSS），按照國家標準可追蹤標準光源進行校正。
注2：熒光體試料所吸收的光量子數

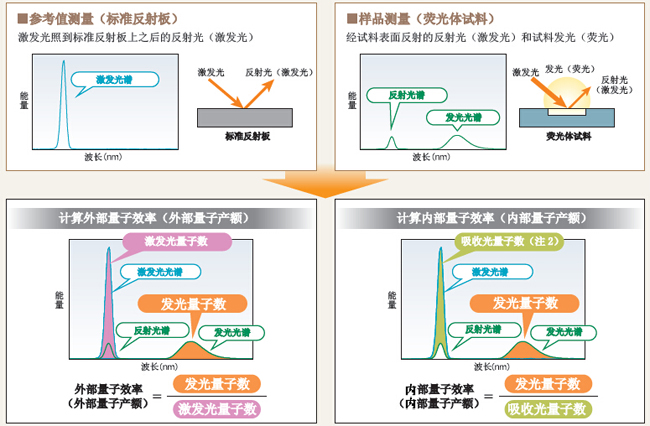

量子效率（量子產額）的測量示意圖
參考值以及樣品的激發光、熒光光譜的測量示例
注2：熒光體試料所吸收的光量子數
量子效率測定系統QE-2000的優點
實現絕對測量的大塚電子專注于以下3 點。
專注于高精度測量
- 可以瞬間測得絕對量子效率（絕對量子產額）
- 可以除去激發熒光發光光譜
- 采用積分半球系統，實現高亮度測量
- 采用低雜光多頻分光檢出器，大幅度減少紫外域的雜光
專注于簡單操作
- 使用專用軟件，操作簡單
- 輕松安裝
- 拆卸試料測量用固定治具
- 節省空間，設計簡潔
- 使用分光器類型的激發光源，可以選擇任意波長
- 可以在軟件上設定激發光源的波長及步值，實現自動測量
專注于全面測量
- 可以測量粉劑、溶液、固體（薄膜）、薄膜試料
- 豐富的解析功能
- 測量量子效率（量子產額）
- 測量激發波長依賴性
- 測量發光光譜
- 測量PL 激發光譜
- 測量EEM（Excitation Emission Matrix）
應用領域
- 用于測量LED、有機EL 用熒光體的量子效率（量子產額）
- 用于測量薄膜形狀試料的透射熒光•反射熒光的量子效率（量子產額）（遠程熒光粉用熒光體樣品等）
- 用于測量量子點、熒光探針、生物領域、包含化合物等的熒光
- 用于測量色素敏化太陽能電池的量子效率（量子產額）
- 用于測量絡化物化合物
量子效率測定系統QE-2000產品規格
| 樣式 | 3683c | 311c | 2580c | 3095c | |||||
| 測量波長范圍 | 360~830nm | 360~1100nm | 250~800nm | 300~950nm | |||||
| 1 像素的波長寬度
光接收像素CH 數
|
1.0nm | 0.5nm | 1.6nm | 0.8nm | 1.2nm | 0.6nm | 1.4nm | 0.7nm | |
| 512ch | 1024ch | 512ch | 1024ch | 512ch | 1024ch | 512ch | 1024ch | ||
| 像素 | 電子冷卻式CCD 圖像傳感器 | ||||||||
| 位深 | 16 位 | ||||||||
| 分光器光學配置 | 背底（flatfield）型F=3,f=85.8mm | ||||||||
| 激發光源 | |||||||||
| 光源 | 150W Xe 燈 | ||||||||
| 激發波長 | 250~800nm | ||||||||
| 帶寬 | FWHM 5nm/Slit 0.6mm | ||||||||
| 樣品抗光降解 | 自動關閉裝置 | ||||||||
| 激發波長控制 | 自動控制 | ||||||||
| 積分球 | |||||||||
| 材質 | Spectralon（美國Labsphere 公司**材料名 無中文） | ||||||||
| 尺寸 | 150mm 半球(HalfMoon) | ||||||||
| 樣品固定治具 | |||||||||
| 粉劑測量固定治具 | SUS304 制，無石英蓋 | ||||||||
| 溶液測量用固定治具（常溫） | 石英制溶液容器（開放型） | ||||||||
| 功耗 | |||||||||
| 電源電壓 | AC100~120V/AC 200~230V | ||||||||
| 軟件 | |||||||||
| 量子效率（量子產額）測量
量子效率（量子產額）的激發波長依賴特性
反射光譜測量
PL 激發光譜
EEM（Excitation Emission Matrix）顯示
|
二次激發校正
發光光譜測量
透過•吸收光譜測量
顏色演算（色度、色溫、演色性等）
|
||||||||
