像增強器
簡 述：
像增強器應用：條紋相機、分幅相機、弱光探測、時間分辨測試、天文學、微光夜視、紫外預警、導彈預警等。
品 牌：
英國 Photek
產品型號：
- MCP
Photek 是一家生產像增強器、超快PMT、條紋相機管、真空粒子探測器以及單光子計數相機系統的廠家。Photek 生產的像增強器*大口徑可以到達150mm，*多可以做到3MCP 連用；其生產的超快PMT 具有多種規格可選，其*快的響應速度可以到達50ps，標準品具有0-3MCP 可選； Photek 提供X 或者Y 方向掃描的條紋相機管，*高時間分辨率為400fs, 空間分辨率為50lp/mm，也可以用于多畫幅相機；Photek 提供真空探測器， 探測電子、離子、中子等粒子，多個MCP 可選，多種口徑可選。Photek 不僅生產以上的元器件，同時也提供基于像增強器的相機系統，其相機系統都是針對單光子計數而設計的，單光子計數相機*高的特點是可以避免由于相機系統帶來的模擬噪聲，其中*低暗計數可以做到<10cps/ cm2 ( 日盲為2cps/cm2 )，基于不同的測量原理，單光子計數相機分為 高分辨率單光子計數相機和成像光子探測系統，成像光子探測系統的事件計數時間為300ns。多臺ICCD 連用系統，*多可以連用253 臺ICCD，系統幀頻*快為5 千萬幀。Photek 電學元器件包含快門控制器、高壓模塊、脈沖激光（陰極響應測試）、前置放大器、制冷控制器等。
像增強器
像增強器尺寸
熒光屏特性
像增強器
• 口徑 18、25、40、75、150mm
像增強器參數
• 單MCP、雙MCP、三MCP
• 最短門寬 2ns
• 波長覆蓋X-Ray，深紫外、日盲、VIS 和NIR
• 強磁場環境下特殊封裝可選
• 磁聚焦器可選
• 縮比器可選
• 應用：條紋相機、分幅相機、弱光探測、時間分辨測試、天文學、微光夜視、紫外預警、導彈預警等。
| MCP | 尺寸 | 入射窗 | 陰極 | 熒光屏 | 輸出窗 | ||
| 1 | 18 | F(fibre) | CSI | P20 | IFO(fibre optic) | ||
| 2 | 25 | Q(fused silica) | SB | P43 | GL(glass) | ||
| 3 | 40 | Ｍ (MgF2 ) | BI | P46 | ITA(fibre taper) | ||
| 75 | S(sapphire) | LNS20 | P47 | ||||
| 150 | S20 | FS | |||||
| S25 | |||||||
| 增強器尺寸 | MCP 孔徑 | 分辨率(P43) |
| 18mm | 6μm | 40-50lp/mm |
| 25mm | 6μm | 32-40lp/mm |
| 40mm | 10μm | 26-36lp/mm |
| 75mm/150mm | 25μm | 10-15 lp/mm |
| 熒光波長nm | 陽極效率%( 光功率/ 電功率) | 光子/ 電子@5KV | 湮滅時間 |
| P20(540) | 12 | 320 | 1ms(1%) |
| P43(548) | 8.7 | 240 | 1.2ms |
| P46(530) | 1.8 | 55 | 300ns |
| P47(410) | 3 | 64 | 80ns |
| FS(513,668,768) | 4.2 | 96 | 12us(10%) |

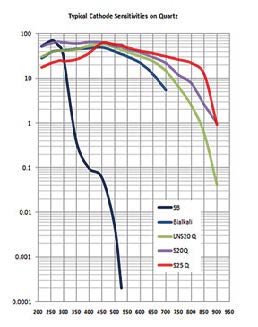

陰極響應曲線

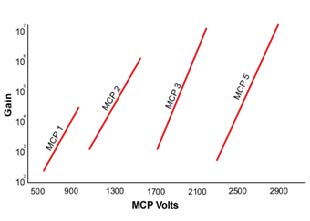

MCP增益效率曲線
